STAZIONE RADIO

GLI APPARATI RADIO
Click sulle immagini per ingrandirle

Musica : Jacques Hoffenbach - La Belle Hélène , Introduction

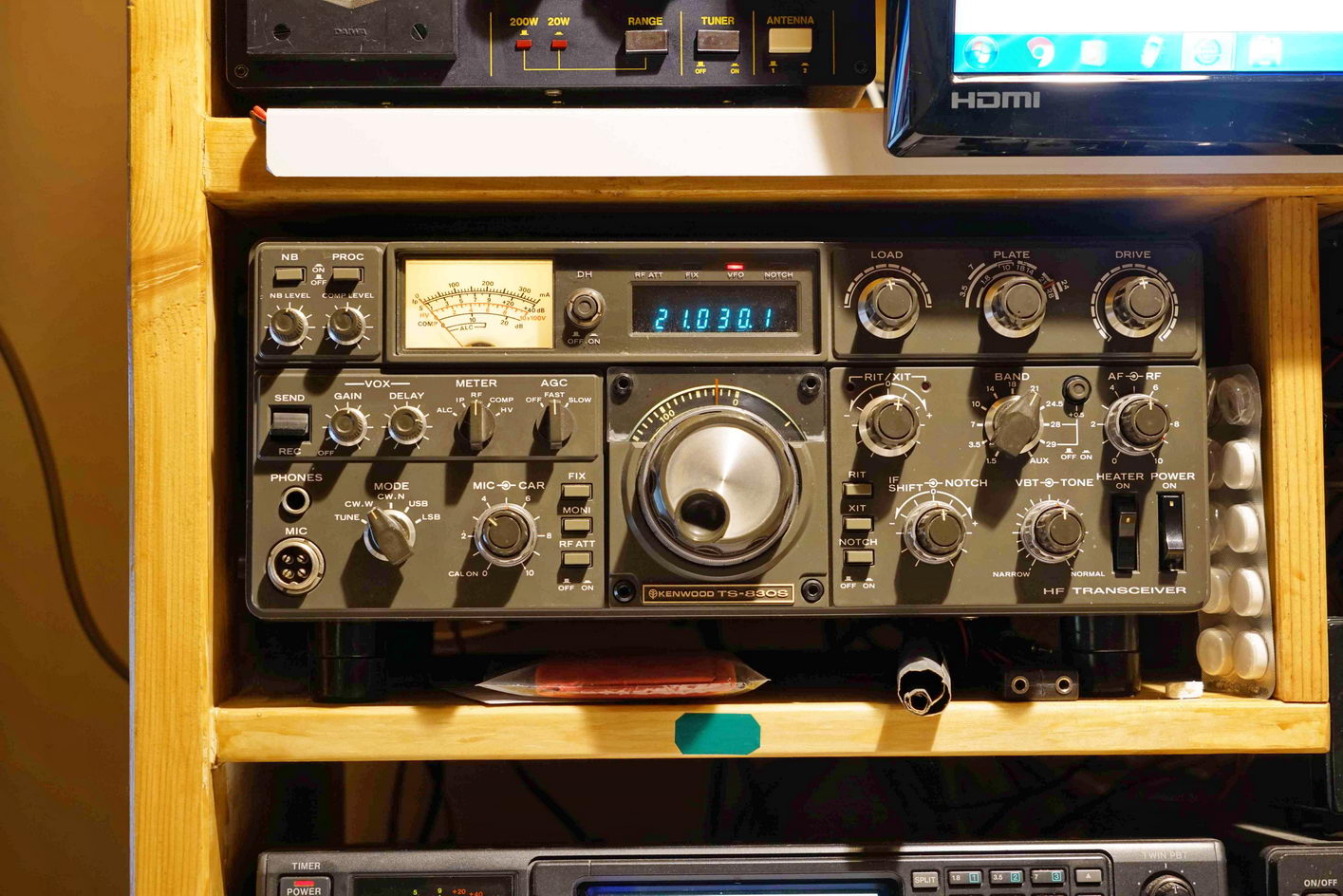

RTX KENWOOD 830S :
Type: Amateur HF transceiver
Frequency range: TX: 10-160 m + WARC
RX: 0.15-30 MHz
Mode: AM/FM/SSB/CW/FSK
RF Power output: Max 100 W (AM: 50 W)
Receiver system: N/A
Sensitivity: N/A
Selectivity: N/A
Image rejection: N/A
Voltage: 12-16 VDC
Current drain: RX: 1.9 A
TX: Max 20 A
Impedance: 50 ohms, SO-239
Dimensions (W*H*D): 270*96*313 mm
Weight: 6.3 Kg
Manufactured: Japan, 1986-19xx (Discontinued)

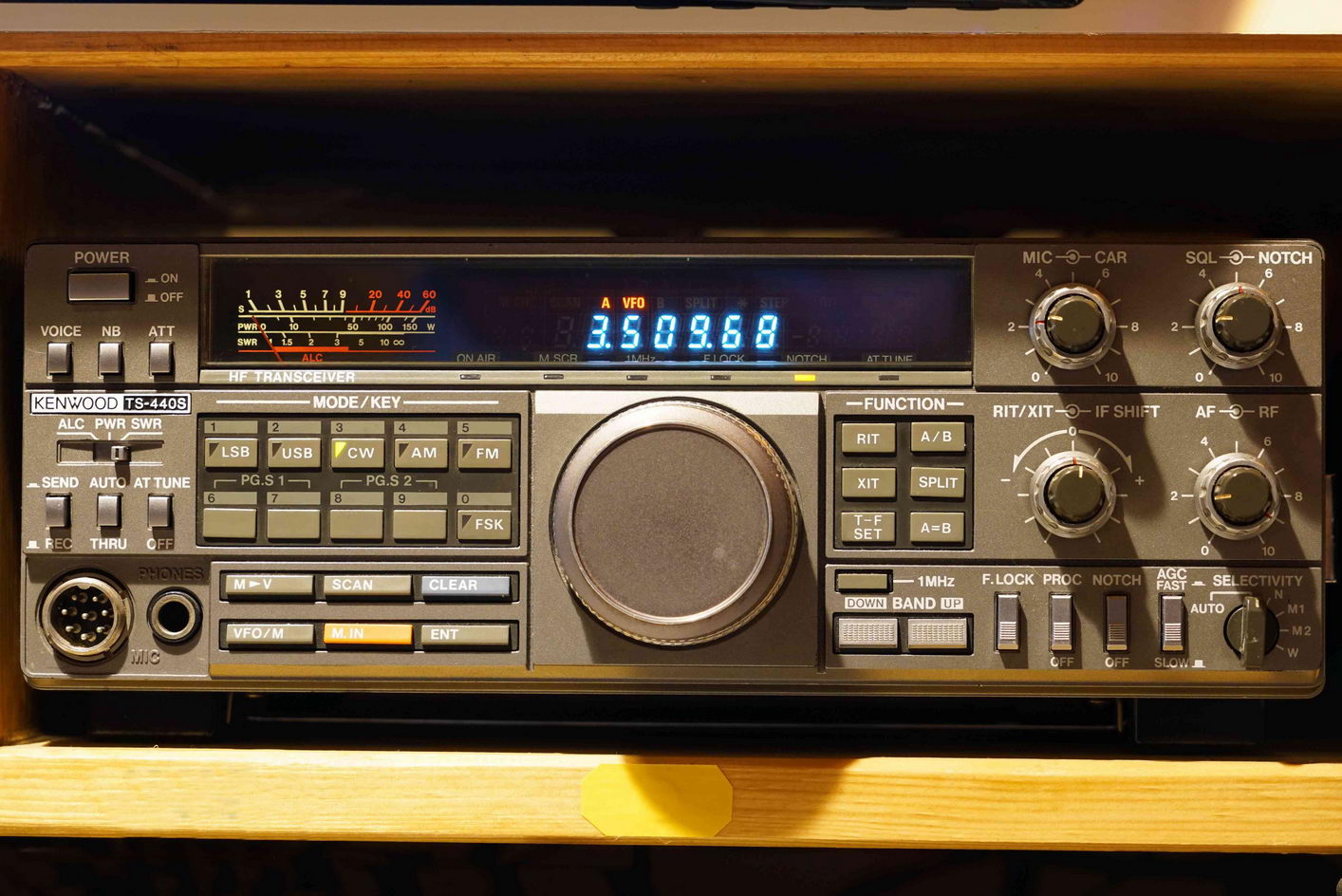

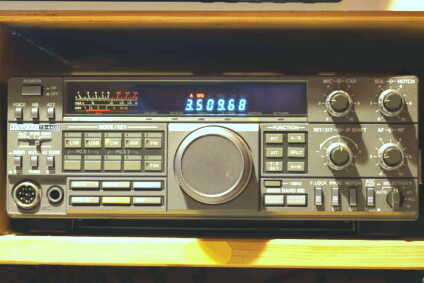

RTX KENWOOD 440S :
Type: Amateur HF transceiver
Frequency range: 10-160 m + WARC
Mode: SSB/CW
RF Power output: Max 100 W
Receiver system: N/A
Sensitivity: N/A
Selectivity: N/A
Image rejection: N/A
Voltage: Mains
Current drain: RX: ? A
TX: ? A
Impedance: 50 ohms, SO-239
Dimensions (W*H*D): 330*150*350 mm
Manufactured: Japan, 1980-198x (Discontinued)

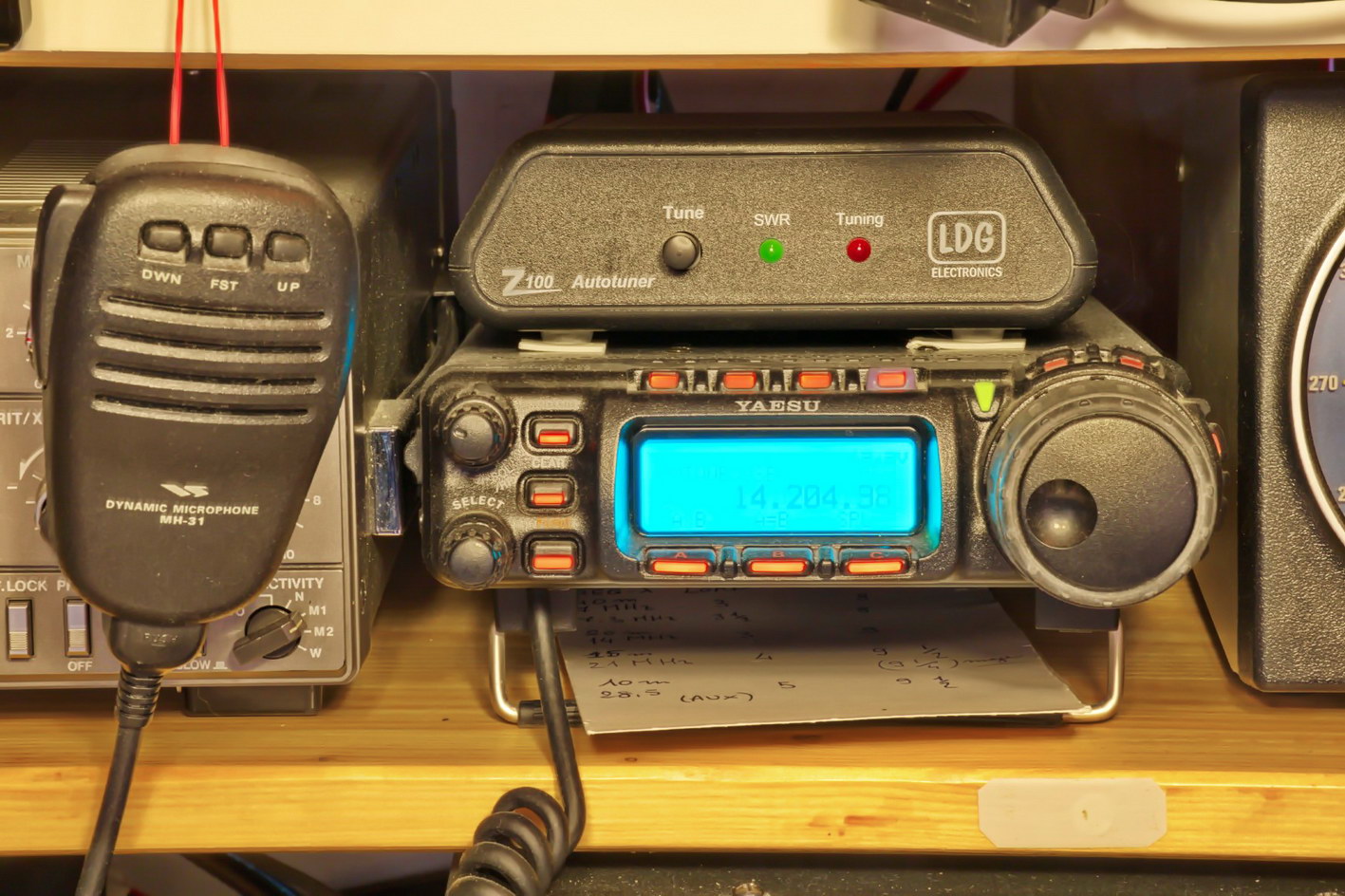

RTX YAESU 857 :
Type: Amateur HF/VHF/UHF transceiver
Frequency range: TX: 10-160 m + WARC and 60 m / 6 m / 2 m / 70 cm
RX: 0.1-76 / 108-174 / 420-512 MHz
Mode: AM/FM/SSB/CW and WFM (RX only)
RF Power output: 6-160 m: 100 W
2 m: 50 W
70 cm: 20 W
Sensitivity: N/A
Selectivity: N/A
Image rejection: N/A
Voltage: 13.8 VDC
Current drain: RX: 0.6-1 A
TX: Max 22 A
Impedance: 50 ohms, 1*SO-239 + 1*N-type
Dimensions (W*H*D): 155*52*233 mm
Weight: 2.1 Kg
Manufactured: 2004-200x
Other: Built-in keyer. Beacon mode. 32 color display.
CTCSS. 200 memories. Detachable front panel.
DSP included in this updated version

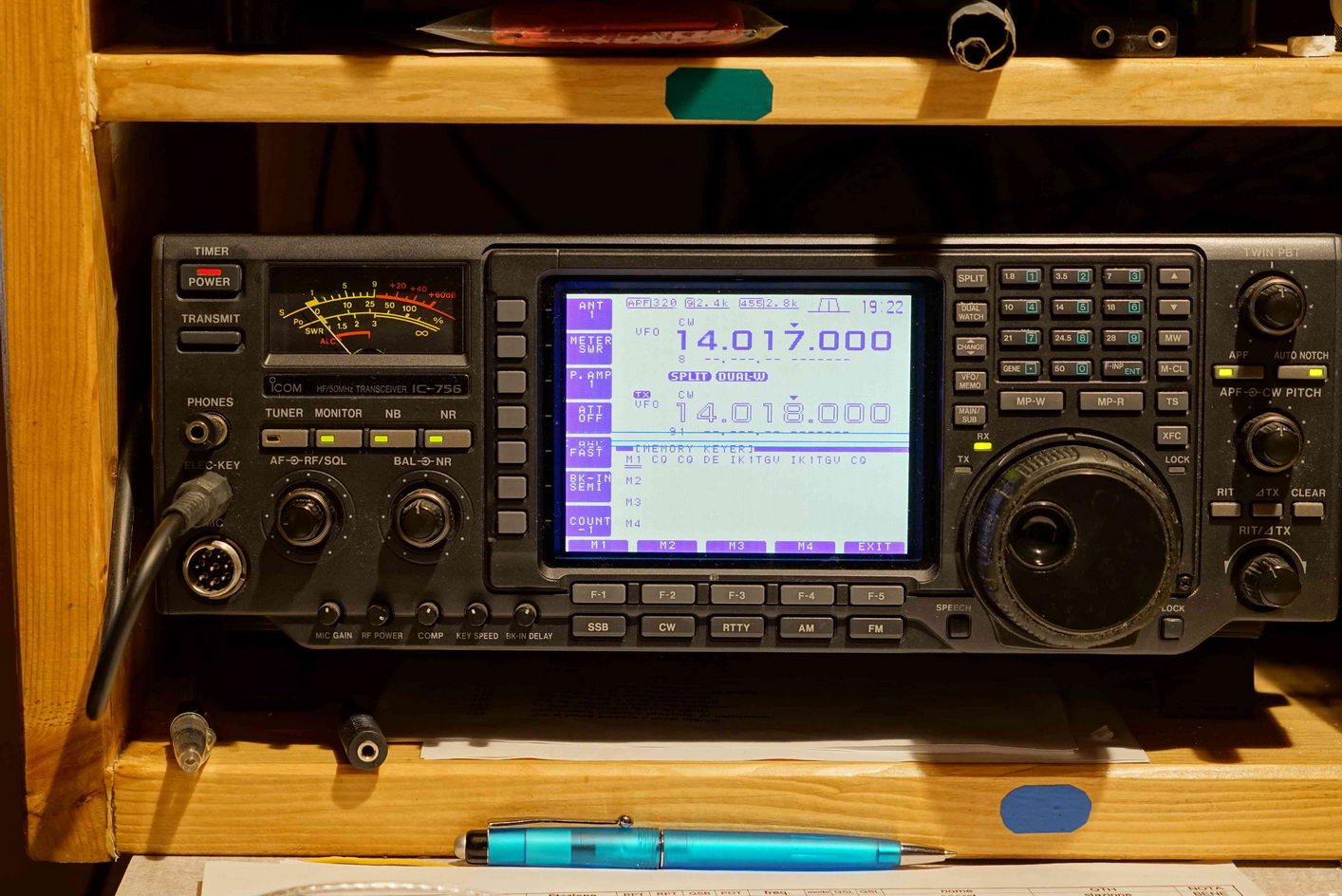

ICOM 756:
Type: Amateur HF/VHF transceiver
Frequency range: TX: 10-160 m + WARC/50-54 MHz
RX: 0.03-60 MHz
Mode: AM/FM/SSB/CW/RTTY
RF Power output: 5-100/5-100 W (AM: 5-40 W)
Receiver system: Triple-conversion superheterodyne
1st IF: 64.455 MHz
2nd IF: 455 KHz
3rd IF: 36 KHz
Sensitivity: AM (10 dB S/N)
0.5-1.8 MHz: 13 uV
1.8-30 MHz: 2 uV (Pre-amp 1 on)
50-54 MHz: 1 uV

FM (12 dB SINAD)
28-30 MHz: 0.5 uV (Pre-amp 1 on)
50-54 MHz: 0.32 uV (Pre-amp 2 on)
SSB/CW/RTTY (10 dB S/N)
1.8-30 MHz: 0.16 uV (Pre-amp 1 on)
50-54 MHz: 0.13 uV (Pre-amp 2 on)
Selectivity: AM (BW=6 KHz)
>6 KHz (-6 dB), <15 KHz (-60 dB)
FM (BW=15 KHz)
>12 KHz (-6 dB), <20 KHz (-60 dB)
SSB/RTTY (BW=2.4 KHz)
>2.4 KHz (-6 dB), <2.8 KHz (-60 dB)
CW (BW=500 Hz)
>500 Hz (-6 dB), <700 Hz (-60 dB)
Image rejection: >70 dB
Voltage: 13.8 VDC +/- 15%
Current drain: RX: Max 3.5 A
TX: Max 23 A
Impedance: 50 ohms, 2*SO-239
Dimensions (W*H*D): 340*111*285 mm
Weight: 9.6 Kg
Manufactured: Japan, 2000-2001 (Discontinued)
Other: 99 memories. IF-DSP. Built-in auto-AT (HF: 16.7-150 ohms / 6 m: 20-125 ohms)
Built-in keyer and RTTY demodulator

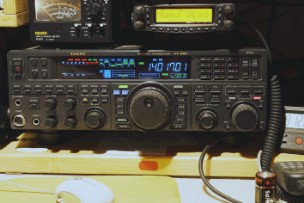

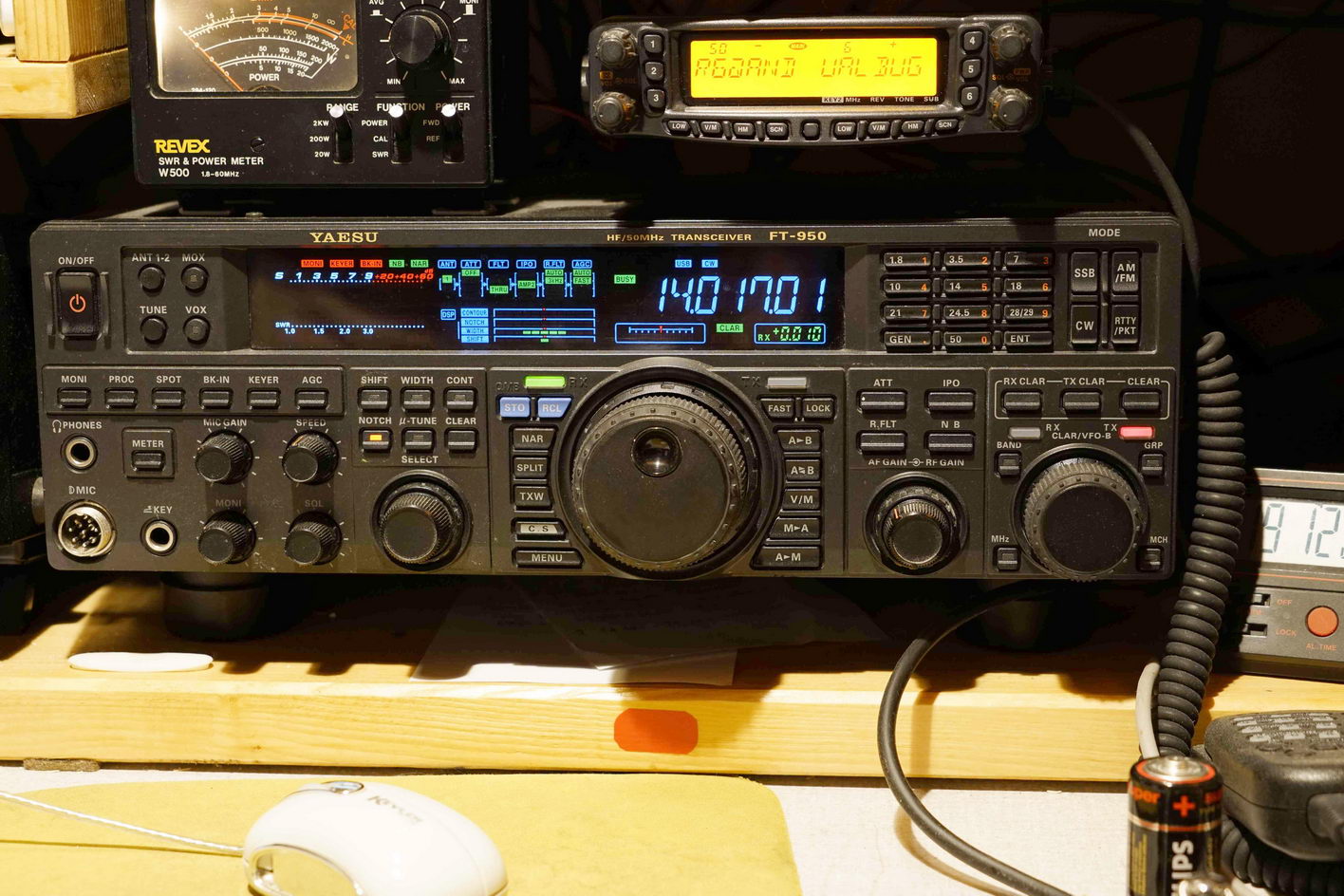

RTX YAESU 950 :
Type: Amateur HF/VHF transceiver
Frequency range: TX: 10-160 m + WARC / 50-54 MHz
RX: 0.03-56 MHz
Mode: AM/FM/SSB/CW
RF Power output: 5-100 W/5-100 W (AM: Max 25 W)
Receiver system: N/A
Sensitivity: N/A
Selectivity: N/A
Image rejection: N/A
Voltage: 13.8 VDC
Current drain: RX: Max ? A
TX: Max 22 A
Impedance: 50 ohms, 2*SO-239
Dimensions (W*H*D): 365*115*320 mm
Manufactured: 2007-200x
Other: 99 memories. IF-DSP. Built-in auto-ATU and keyer

ICOM 7300

Innovativo ricetrasmettitore HF con visualizzazione dello spettro in tempo reale.

Visualizzazione dello spettro in tempo reale "da primo della classe": La rappresentazione dello spettro in tempo reale dell'IC-7300 è il nuovo riferimento per quanto concerne risoluzione, velocità di scansione e gamma dinamica. Mentre ascoltate l'audio ricevuto potete verificare l'attività in banda e rapidamente spostarvi sul segnale di vostro interesse. Al primo tocco sullo schermo, in vicinanza del segnale d'interesse, l'area interessata sarà ingrandita. Un secondo tocco cambierà la frequenza operativa e vi permetterà una sintonia accurata.

Specifiche dello spectrum scope in tempo reale;

Sistema analisi FFT: (trasformata veloce di Fourier);

Velocità di scansione: Max. 30 frames/secondo (ca.): Selezionabile tra lenta, media o veloce;

Estensione del campionamento: 5kHz–1000kHz;

Risoluzione*: 1 pixel minimo (ca.);

Gamma dinamica visualizzata (ascissa): 80 dB;

Regolazione del livello di riferimento: da –20 dB a +20 dB;

Funzione memoria del picco: ON/OFF/ultimi 10 secondi;

Altre funzioni:

- Indicazione valore medio;

- Operatività con touch screen;

- VBW, regolazione della larghezza di banda a video *numero di pixel visualizzati ricevendo un segnale al livello 60 dB;

Funzione "Waterfall" (visualizzazione a cascata) ad alta risoluzione: La combinazione tra la funzionalità "Waterfall" e la visualizzazione dello spettro in tempo reale permette di ottenere le massime prestazioni in ricezione dall'IC-7300, incrementando così le opportunità di fare QSO senza perdere i segnali più deboli. La funzione "Waterfall" mostra la variazione d'intensità di un segnale nel tempo e vi permette di rilevare deboli segnali che potrebbero sfuggire nella visualizzazione di spettro.

Funzione Audio Scope: La visualizzazione dell'inviluppo audio può essere usata per osservare diverse caratteristiche audio, quali il livello di compressione microfonica, la larghezza di banda del filtro IF, larghezza di banda del "Notch" e la forma d'onda della manipolazione in CW. E' possibile visualizzare la forma d'onda dell'audio trasmesso oppure di quello ricevuto nello schermo FFT in modo "Waterfall" e oscilloscopio.

Sistema di campionamento diretto della RF: L'IC-7300 adotta il sistema di campionamento diretto della RF. I segnali RF sono direttamente convertiti in dati digitali e processati dal FPGA (Field-Programmable Gate Array) semplificando gli stadi di ricezione. Questo sistema è una tecnologia di punta, epocale nelle radio amatoriali.

Nuova funzione "IP+": La nuova funzione "IP+" migliora le prestazioni al punto d'intercetta di terz'ordine (IP3). Quando si riceve un segnale debole adiacente ad una intensa interferenza, il convertitore AD è ottimizzato per ridurre la distorsione del segnale.

Caratteristiche superiori di RMDR (Reciprocal Mixing Dynamic Range) e di rumore di fase: L'RMDR dell' IC-7300 è migliorato di circa 97 dB* (valore tipico) e le caratteristiche del rumore di fase migliorano di circa 15 dB (con separazione frequenze di 1 kHz) rispetto all'IC-7200. Le superiori caratteristiche di rumore di fase riducono le componenti del rumore, sia nei segnali in ricezione che in trasmissione. *Con separazione frequenze 1 kHz (frequenza ricezione 14,2 MHz, modo CW, larghezza di banda IF 500 Hz).

15 filtri passa banda diversi: L'IC-7300 dispone di 15 filtri passa banda RF diversi. Il segnale RF attraversa solo il filtro passa banda attivo, mentre qualsiasi altro segnale fuori gamma è respinto. Sono utilizzate bobine ad elevato Q (coefficiente di merito) per minimizzare le perdite nei filtri passa banda RF.

Accordatore d'antenna integrato: L'accordatore d'antenna memorizza le impostazioni sulle vostre frequenze operative, in modo che possa accordare rapidamente quando cambiate banda. La funzione "Sintonia forzata" (Non usate la funzione "Sintonia forzata", ad eccezione di una situazione di emergenza. La potenza in trasmissione può risultare ridotta.) permette di accordare un'ampia tipologia di antenne "provvisorie".

Grande schermo Touch Screen a colori, TFT LCD: L'ampio schermo a colori da 4.3" TFT LCD consente operazioni intuitive. Usando i comandi software che appaiono sullo schermo tattile, impostate con facilità le varie funzioni ed editate il contenuto delle memorie.

Manopola multifunzionale, facile operatività: La combinazione della manopola multifunzionale con lo schermo tattile consente una operatività rapida e facile. Quando premete la manopola multifunzione, le voci del menù appaiono sul lato destro dello schermo. Potete selezionare una voce del menù toccando lo schermo e regolare l'impostazione ruotando la manopola multifunzione.

Qualità audio superiore: Per avere una resa audio superiore è stato utilizzato un nuovo modello d'altoparlante posto in uno spazio dedicato del telaio in alluminio pressofuso.

Sede per scheda di memoria AD, per salvare i dati : L'IC-7300 può registrare in una scheda SD molti contenuti quali audio trasmesso e ricevuto, memoria vocali, memorie RTTY / CW, registrazioni della decodifica RTTY e immagini di schermate catturate. Nella scheda SD si possono anche memorizzare dati personali e aggiornamenti firmware (programma operativo residente), per facilitare le impostazioni.

Altre funzioni e caratteristiche:

- Nuovo microfono da palmo HM-219 in dotazione;

- Sistema di raffreddamento efficace con grande ventola;

- Strumento multifunzione;

- 101 canali di memoria (99 normali, 2 per limiti di scansione);

- RS-BA1, programma opzionale di controllo remoto via IP (è possibile vedere la schermata dello spettro con "waterfall");

- Funzioni CW: full break-in, CW inverso, sintonia automatica CW;

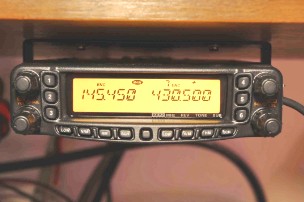

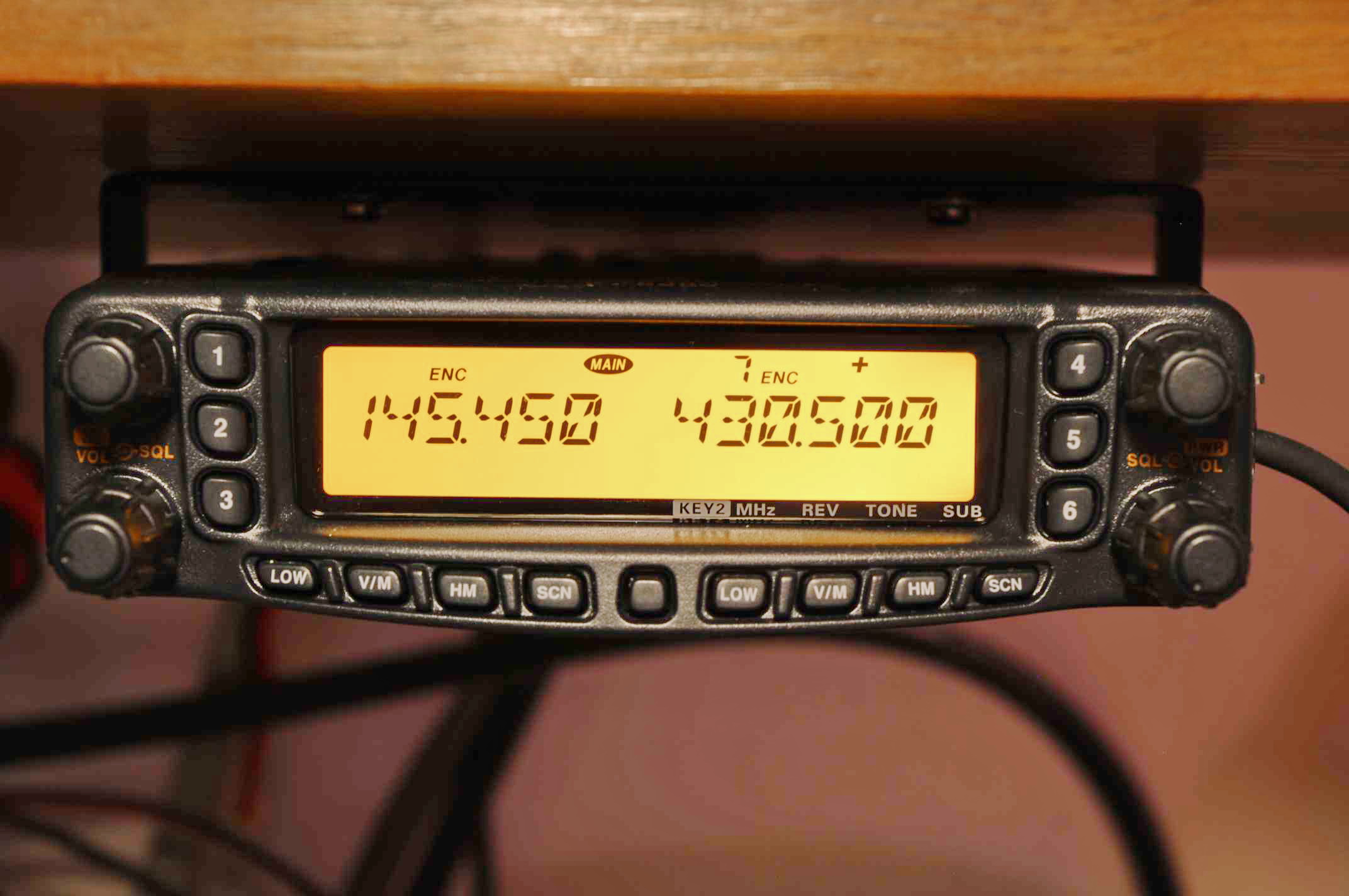

FT-8800E:
ricerasmettitore 144/430 MHz Full-Duplex - doppio ascolto - cross-band repeater

· Full-duplex
· doppio ascolto
· cross-band repeater
· Ricevitore doppio ascolto V+V / V+U / U+U con full-duplex V + U
· Ricezione da 108 a 520MHz e 700-999 MHz
· Funzione Ripetitore a bande incrociate (Cross-band Repeater)
· Regolazioni indipendenti sintonia, volume e squelch
· Elevata potenza RF: 50 Watt (35 Watt in 430MHz)
· 50 toni CTCSS e 104 codici DCS
· Funzione WIRES™, ARTS™ e Smart Search™
· 1000 canali di memoria, 16 memorie DTMF a 16 cifre
· Connessione per Packet a 1200/9600 Bps
· Frontalino estraibile per telecomando remoto

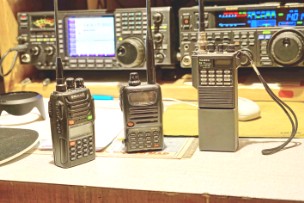

Tre portatili; uno Yaesu FT 50R e un MIDLAND CT790 ricerasmettitori 144/430 MHz e un vecchio Yaesu 411E
